お客さまの用途に応じる豊富なラインアップ
機械室レスエレベーターにより、設置計画の自由度が格段に広がるだけでなく、
お客さまの用途に合った最適な機種をお選びいただけます。

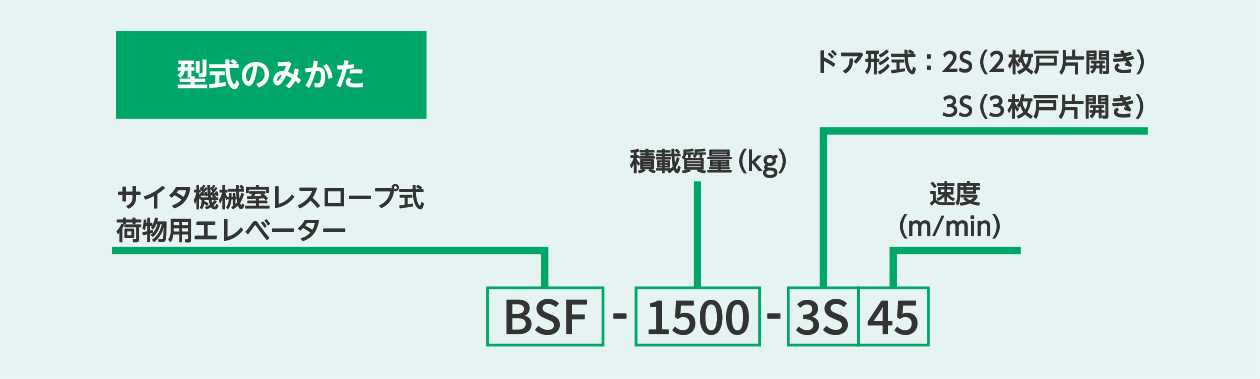

標準型（600～2000kg）機種一覧
寸法表（RC造／かご一方向出入口）※
| 型式 | かご内法（mm） | 出入口（mm） | 昇降路内法（mm） | 電動機 容量（kw） |
|||
|---|---|---|---|---|---|---|---|
| 間口 | 奥行 | 幅W | 高さ | X | Y | ||
| BSF-600-2S45 | 1300 | 1750 | 1100 | 2100 | 2150 | 2320 | 2.8 |
| BSF-600-2S60 | 3.7 | ||||||
| BSF-750-2S45 | 2300 | 1100 | 2200 | 2870 | 3.5 | ||
| BSF-750-2S60 | 4.6 | ||||||
| BSF-1000-2S45 | 1700 | 2300 | 1400 | 2600 | 2870 | 4.6 | |
| BSF-1000-2S60 | 6.2 | ||||||
| BSF-1500-2S45 | 2200 | 2400 | 1700 | 3250 | 2970 | 7.4 | |
| BSF-1500-2S60 | 9.9 | ||||||
| BSF-1500-3S45 | 2000 | 3100 | 7.4 | ||||
| BSF-1500-3S60 | 9.9 | ||||||
| BSF-2000-2S45 | 2800 | 1700 | 3300 | 3370 | 9.2 | ||
| BSF-2000-2S60 | 13.0 | ||||||
| BSF-2000-3S45 | 2000 | 3500 | 9.2 | ||||
| BSF-2000-3S60 | 13.0 | ||||||
寸法表（RC造／かご二方向出入口）※
| 型式 | かご内法（mm） | 出入口（mm） | 昇降路内法（mm） | 電動機 容量（kw） |
|||
|---|---|---|---|---|---|---|---|
| 間口 | 奥行 | 幅W | 高さ | X | Y | ||
| BSF-600T-2S45 | 1300 | 1750 | 1100 | 2100 | 2150 | 2450 | 2.8 |
| BSF-600T-2S60 | 3.7 | ||||||
| BSF-750T-2S45 | 2300 | 1100 | 2200 | 3000 | 3.5 | ||
| BSF-750T-2S60 | 4.6 | ||||||
| BSF-1000T-2S45 | 1700 | 2300 | 1400 | 2600 | 3000 | 4.6 | |
| BSF-1000T-2S60 | 6.2 | ||||||
| BSF-1500T-2S45 | 2200 | 2400 | 1700 | 3250 | 3100 | 7.4 | |
| BSF-1500T-2S60 | 9.9 | ||||||
| BSF-1500T-3S45 | 2000 | 3370 | 7.4 | ||||
| BSF-1500T-3S60 | 9.9 | ||||||
| BSF-2000T-2S45 | 2800 | 1700 | 3300 | 3500 | 9.2 | ||
| BSF-2000T-2S60 | 13.0 | ||||||
| BSF-2000T-3S45 | 2000 | 3770 | 9.2 | ||||
| BSF-2000T-3S60 | 13.0 | ||||||
- ※積載質量が2000kg以下で積載可能な輸送装置は、台車やキャスターです。フォークリフトの乗り入れはできません。
- ※掲載している各寸法は、標準サイズの場合です。各寸法は予告なしに変更する場合がございます。
留意事項
1. 火災・停電時について
- 火災時にはこのエレベーターを避難用に使用しないでください。
- 火災・停電時には、戸閉め警報を鳴動させ、自動で戸閉めを開始します。
- この乗り場戸の周囲には、開閉を阻害しない位置に荷物・搬送機器を配置、保管するようお願いします。
- 火報信号の無電圧Ａ接点をエレベーター制御盤に支給してください。（接点容量DC24V・1A）
- この接点は火災中連続ONしているものとしてください。
- 停電時においても自動で戸閉めができるように、予備電源（自家発電源または停電時自動着床運転装置等）が必要です。
2. 遮煙性能付き乗り場戸について
- 本仕様の乗り場戸は、平成12年建設省告示第1369号「特定防火設備の構造方法を定める件」または平成12年建設省告示第1360号「防火設備の構造を定める件」を満たした遮煙性能付き乗り場戸です。（関連告示：昭和48年建設省告示第2563号、第2564号）
- 本仕様に用いる気密材については、使用頻度等による経年劣化、荷役時における搬送用機器（ハンドリフター・搬送用台車等）による、三方枠・乗り場戸への接触・衝突等による変形等で、所要の性能が発揮できなくなるおそれがありますので、充分に維持保全を行うようお願いします。
